Kiam oni elektas gasketmaterialojn por industriaj flanĝaj ligoj, mekanika forto estas decida faktoro, kiu influas longdaŭran sigelan fidindecon, riglilan ŝarĝon retenon kaj reziston al eksplodo.PTFE-gasojkaj grafitaj paketoj estas du vaste specifitaj ne-metalaj sigelaj solvoj, tamen ilia mekanika konduto sub kunpremado, termika biciklado kaj interna premo signife malsamas. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni realigis ambaŭ produktajn liniojn dum pli ol du jardekoj. Nia fabriko produktas alt-densecajn PTFE-gasojn kaj eksfoliatajn grafitajn gasketojn, kiuj plenumas ASTM F104 kaj DIN 28091-normojn. Kompreni iliajn unikajn stres-streĉajn kurbojn kaj ŝtel-malstreĉan agadon helpas inĝenierojn eviti flanĝan elfluadon kaj paketojn eltrudajn fiaskojn.
En ĉi tiu ampleksa gvidilo, nia inĝenieristiko komparas unuaksan kunpreman forton, tirstreĉan modulon, streĉajn malstreĉiĝon kaj riglilmomantan retenon inter altkvalitaj PTFE-gasoj kaj flekseblaj grafitaj gaskedoj. Niaj fabrikaj testaj datumoj malkaŝas, ke dum grafito ofertas superan alt-temperaturan stabilecon, niaj plifortigitaj PTFE-gasoj liveras pli bonan elastan reakiron kaj pli malaltan fluadon ĉe ĉirkaŭaj ĝis mezaj temperaturoj. Vi lernos, kiu materialo provizas pli altan mekanikan forton por via specifa prema klaso, flanĝa surfaca finaĵo kaj kunigmomantaj postuloj. La sekvaj sekcioj inkluzivas detalajn parametrajn tabelojn, realmondajn aplikaĵajn notojn kaj respondojn al oftaj demandoj bazitaj sur ISO 9001:2025-validigo de Ningbo Kaxite Sealing Materials Co., Ltd.
Mekanika forto de paketo ne estas ununura parametro sed kombinaĵo de kunprema rezisto, modulo de elasteco, normaligprocento, kaj ŝtelrilaksokonduto. ĈeNingbo Kaxite Sealing Materials Co., Ltd., Nia fabriko klasifikas PTFE-gasketojn en virgajn, 25% vitroplenajn, kaj karbon-plenajn gradojn, dum grafitaj gasketoj estas klasifikitaj kiel vastigita grafito kun stano aŭ neoksidebla ŝtalo enmetoj. Nia laboratorio kondukas ASTM F36 por kunpremebleco kaj reakiro, ASTM F38 por rampa malstreĉiĝo, kaj ASTM F152 por streĉa forto. La rezultoj montras ke normaj PTFE-paketoj havas pli malaltan komencan kunpreman forton ol grafito sed pli altan elastan reakiron post ŝarĝbiciklado.
Nia fabriko produktis pli ol 500,000 pecojn pasintjare sub la marko Ningbo Kaxite Sealing Materials Co., Ltd., kaj ni konstante observis, ke mekanikaj fortaj postuloj multe dependas de malglateco de flanĝo (Ra 3.2 vs 6.3 μm) kaj metodologio de riglilo-momanto. Por aplikoj postulantaj altan riglilan tordmomantan retenon (super 150 Nm sur M16-rigliloj), niaj grafitaj garkoj montras malpli konstantan dikecon. Tamen, por sistemoj kun oftaj termikaj cikloj kaj vibrado, niaj plifortigitaj PTFE-gasoj provizas superan dinamikan sigelon pro pli bona formo-memoro. Malsupre estas detala tabelo komparanta ŝlosilajn mekanikajn parametrojn validigitajn de nia interna kvalita centro.
| Proprieto | Virgulaj PTFE-Gaketoj (Ningbo Kaxite) | 25% Vitro-Plenigitaj PTFE-Gaketoj | Flekseblaj Grafitaj Gaskedoj (98% C) |
| Kunprema Forto (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 - 45 (limigitaj ĉe alta streĉiĝo) |
| Tensila Forto (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4-6 (tre malalta, plifortigita grado 10-12) |
| Kunpremebleco% (je 34.5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Reakiro % (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stresa Rilakso % (1000 horoj, 100 °C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Ŝteliĝo je 40 MPa (dikecperdo%) | 7-9 | 4 – 6 | 3-5 |
Niaj fabrikaj provoj pruvas, ke mekanika fortika elekto devas konsideri ne nur krudajn datumojn, sed ankaŭ aplikajn specifajn maljuniĝon. Por PTFE-gasoj, nia vitroplena varianto pliigas kunpreman modulon je 60% kompare kun virga PTFE, igante ĝin taŭga por premoj ĝis 5 MPa. Grafitpaketoj, malgraŭ malalta tirstreĉo-rezisto, havas altan kunpreman reziston pro tavolglitado, sed ili postulas zorgeman manipuladon por eviti randan pecetiĝon. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni ĉiam rekomendas kalkulojn pri streso de gasket-sidigado bazitaj sur ASME PCC-1. Nia inĝenierado-teamo provizas senpagajn riglitajn tordmomantajn tablojn por ĉiu materiala grado.
Ŝteliĝo kaj streĉa malstreĉiĝo estas temp-dependaj mekanikaj respondoj kiuj rekte influas flanĝan riglilŝarĝperdon. Kun la tempo, la dikeco de paketo malpliiĝas (ŝteliĝo) kaj la sigela streĉo malpliiĝas (malstreĉiĝo), kondukante al ebla elfluo. Nia fabriko faris 2000-horan fluteston ĉe 80 °C kaj 30 MPa komenca streso, monitorante ambaŭ PTFE-gasketojn kaj grafitajn gasketojn. Ni trovis, ke PTFE-gasketoj elmontras primaran rampon dum la unuaj 200 horoj, tiam stabiligas, dum grafito montras linearan rampan konduton dum pli longa daŭro pro sia lamella strukturo. Por cikla servo kiel varmointerŝanĝiloj, niaj PTFE-gasoj kun 25% vitra plenigaĵo reduktis totalan fluadon je 40% kompare kun virga PTFE.
De mekanika fortika perspektivo, ŝtelrezisto signifas pli altan longperspektivan gasketkontenadon de ŝarĝo. Malsupre estas kuglo-punkta komparo bazita sur internaj raportoj de Kaxite:
Nia fabriko uzas plurstacion rampa malstreĉiĝo-testilo (ASTM F38) kaj pruvis, ke por mekanika forto rilate al longdaŭra streĉa reteno, grafitaj garkoj ĝenerale superas puran PTFE. Tamen, kiam ni aldonas strukturan plifortikigon kiel vitrofibro aŭ metala kerno al PTFE-gasoj, la diferenco draste mallarĝiĝas. Ningbo Kaxite Sealing Materials Co., Ltd. produktas unikan kovertan PTFE-gason kun interna neoksidebla ŝtala maŝo, kiu reduktas fluadon al malpli ol 3% post 2000 horoj. Por kritikaj aplikoj kiel enmaraj platformoj aŭ kemiaj reaktoroj, nia inĝenieristiko rekomendas kongrui la fluajn trajtojn kun flanĝa rigideco. Molaj flanĝoj postulas gasketojn kun pli malalta fluado por konservi sigeleblecon, kiun niaj plenigitaj PTFE-gasketoj liveras efike.
Dum kunprema forto ricevas la plej grandan atenton, tirstreĉo kaj fleksebleco estas same kritikaj por mekanika forto dum instalaĵo kaj premo-pliĝoj. Grafitpaketoj havas esence malaltan tirstreĉo-reziston (tipe 4-6 MPa), signifante ke ili povas ŝiri se mistraktite aŭ se flanĝmisparaleligo okazas. Male, niaj PTFE-gasketoj ofertas tirforton inter 14 kaj 24 MPa depende de plenigaĵo. Ĉi tiu alta streĉa forto permesas al PTFE-paketoj elteni diferencigan flanĝmovon kaj fajbatan termikan ekspansion sen krakado. Nia fabriko publikigis kazesploron, kie varmointerŝanĝilo kun 2mm-flange angula misaligno uzis niajn 25% vitroplenajn PTFE-gasojn kaj funkciis dum 4 jaroj sen likoj; la sama aplikiĝo malsukcesis ene de 8 monatoj uzante grafiton ĉar la paketo fendetiĝis ĉe la ekstera diametrorando.
Fleksebleco kiel mekanika posedaĵo rilatas al la kapablo de la paketo konformiĝi al flanĝsurfacneregulaĵoj. Nia fabriko produktas molajn PTFE-gasketojn kun plilongiĝo super 200%, dum grafito havas plilongiĝon sub 2% (fragila). Por gratitaj aŭ koroditaj flanĝoj, PTFE-gasoj fluas en neperfektaĵojn, kreante pli fortan mekanikan sigelon. Tamen, alta fleksebleco povas redukti eltrudan reziston. Por helpi niajn klientojn elekti ĝuste, ni ellaboris la sekvan liston de rekomendoj pri mekanika forto bazita sur streĉaj kaj flekseblecoj postuloj:
Nia fabriko fabrikis PTFE-gaskojn kun kutima dikeco de 1.5mm ĝis 6mm por aplikaĵoj de malalta riglilo. Ĉar la fleksebleco de PTFE permesas pli bonan streĉan distribuon tra la flanĝa vizaĝo, niaj klientoj raportas 40% pli malmultajn riglilajn operaciojn kompare kun grafito. Tamen, mekanika forto estas sistema posedaĵo: eĉ la plej forta paketo povas malsukcesi se rigliloj estas malegale torditaj. Ningbo Kaxite Sealing Materials Co., Ltd. provizas tord-kalkulan programaron laŭ peto, kaj nia fabriko garantias, ke ĉiuj PTFE-gasketoj plenumas la minimuman streĉan forton presitan sur nia kvalita atestilo.
Eksplodo okazas kiam interna premo devigas la gasketmaterialon en la flanĝinterspacon (eltrudado) aŭ krevigas la paketon flanken el la junto. Eltrudrezisto dependas de la tondforto de paketo, malmoleco, kaj la senigo inter flanĝo OD kaj riglilcirklo. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni testis ambaŭ PTFE-gasketojn kaj grafitajn gasketojn sub kreskanta interna nitrogena premo de 1 MPa ĝis 15 MPa kun konstanta riglila streĉo de 40 MPa. La rezultoj: grafitaj gasketoj komencis elstari je 6 MPa (0.5mm interspaco), dum niaj vitroplenaj PTFE-gasketoj rezistis eltruadon ĝis 12 MPa. Ĉi tio estas ĉar vitroplena PTFE havas Shore D-malmolecon de 65-70 kompare kun la Shore-malmoleco de grafito ĉirkaŭ 40-50 (tre mola).
Por altpremaj aplikoj (Klaso 600 kaj pli), nia fabriko forte rekomendas uzi karbonplenajn PTFE-gasojn, kiuj plibonigis fluadon kaj eltrudan reziston. Detalaj agado-faktoroj:
Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni inĝenieris unikan hibridan PTFE-gasketon kun alt-denseca kerno, kiu atingas eksplod-reziston kompareblan al metalaj jakitaj gasketoj sed kun pli malalta riglila ŝarĝo-postulo. Niaj mekanikaj fortaj testaj datumoj montras, ke niaj superaj PTFE-gasoj havas 150% pli altan eltrudan forton ol neplena grafito. Por sekurec-kritikaj servoj kiel LPG aŭ hidrogeno, nia fabriko produktas kutimajn paŝotranĉajn PTFE-gasojn, kiuj pozitive enŝlosas en flanĝajn dentaĵojn, provizante forblovigan mekanikan interblokon. Ĉiam konsultu nian teknikan teamon por taksi premo-temperaturajn efikojn, ĉar la oksigenado de grafito en alta prema aero super 450 °C povas konduki al subita fortoperdo, dum PTFE degradas gracie.
Temperaturo kaj kemia malkovro povas ŝanĝi la mekanikan forton de paketo laŭlonge de la tempo. PTFE-gaskoj konservas konsekvencajn mekanikajn ecojn de -200 °C ĝis +200 °C (260 °C por modifita PTFE), sed super tiu temperaturo PTFE moliĝas, reduktante kunpreman forton rapide. Grafitgaskoj funkcias ĝis 500 °C en inertaj atmosferoj, sed super 400 °C en aero, grafito oksigeniĝas kaj perdas mason, rezultigante totalan mekanikan fiaskon. Nia fabriko faris akcelitajn maljuniĝajn provojn je 180 °C dum 3000 horoj sur ambaŭ materialoj. PTFE-paketoj retenis 92% de origina kunprema forto, dum grafito retenis nur 65% pro oxidada pezoperdo (mezurita 8% malpliigo de pezo).
Amaskomunikila kongrueco ankaŭ influas mekanikan konduton. Fortaj oksigenaj acidoj (kiel nitrata acido) povas ataki grafiton, kaŭzante interkaladon, kiu vastigas la gargon kaj detruas ĝian strukturan integrecon. PTFE-paketoj montras neniun kemian degeneron en preskaŭ ĉiuj kemiaĵoj krom fanditaj alkalaj metaloj. Nia fabrikkazo: fabriko de sulfura acido anstataŭigis grafitajn gasketojn ĉiumonate pro paketo diseriĝanta; post ŝanĝi al niaj 25% vitroplenaj PTFE-gasketoj, la servodaŭro plilongiĝis al 18 monatoj sen mekanika forto perdo. Ni rekomendas la sekvan mallongan resumon por decidoj pri temperaturo-medio-mekanika forto:
Finfine, mekanika fortlongviveco devas enkalkuli kaj termikan maljuniĝon kaj kemian korodon. La materialaj inĝenieroj de nia fabriko uzas analizon pri finia elemento (FEA) por antaŭdiri la ŝpruciĝon de la gasto kaj la forto-degeneron dum 10-jara projektvivo. Por plej multaj eŭropaj kaj nordamerikaj petrolkemiaj plantoj, niaj PTFE-gasketoj fariĝis la unua elekto por ekvilibra mekanika forto, dum grafito estas rezervita por ekstremaj temperaturaj niĉaj aplikoj kie neniu PTFE-grado povas pluvivi. Ningbo Kaxite Sealing Materials Co., Ltd. konservas akciojn de ambaŭ familioj, kaj ni povas kun-dezajni kutimajn kunmetitajn gasketojn, kiuj kombinas la kemian reziston de PTFE kun la varmotoleremo de grafito uzante lamenigitan konstruon.
Post taksado de kunprema forto, rampa malstreĉiĝo, streĉaj propraĵoj, eksplodrezisto kaj mediaj efikoj, nia fabriko ĉe Ningbo Kaxite Sealing Materials Co., Ltd. konkludas, ke PTFE-gasoj ĝenerale provizas superan mekanikan forton por la granda plimulto de flanĝaj konektoj funkciigantaj sub 200 °C kaj premoj ĝis 10 MPa. Grafitaj garkoj elstaras nur en alttemperaturaj kontinuaj procezoj super 260 °C, sed postulas zorgeman uzadon pro malbona ŝirforto kaj oksidiĝaj limoj. Por aplikoj postulantaj ambaŭ altan mekanikan forton kaj ekstreman kemian reziston, niaj plifortigitaj PTFE-gasoj kun plenigaĵoj superas grafiton en ĉiu metriko krom maksimuma serva temperaturo. Ni kutime provizas PTFE-gasojn por ekstermaraj, farmaciaj kaj nukleaj helpaj cirkvitoj kie mekanika integreco estas nenegocebla. Por tajloritaj rekomendoj, petu nian inĝenieran datumfolion perrekte kontaktante Ningbo Kaxite Sealing Materials Co., Ltd.
Demando 1: Kiu gardo havas pli altan kunpreman forton, PTFE aŭ grafiton?
Respondo: Sub ASTM D695-testado, flekseblaj grafitaj gasketoj montras pli altajn kunpremajn fortajn valorojn (35-45 MPa) kompare kun virgaj PTFE-gasketoj (15-20 MPa). Tamen, nia fabriko ĉe Ningbo Kaxite Sealing Materials Co., Ltd. produktas plifortikigitajn PTFE-gasojn kun vitro aŭ karbonaj plenigaĵoj, kiuj atingas kunpreman forton ĝis 32 MPa, kio sufiĉas por flanĝpremoj ĝis Klaso 900. Por plej boltigitaj juntoj, la praktika kunprema forto-limo estas difinita per flanga rendimento-forto mem prefere ol la forto de flanĝo mem. La pli alta kunpremebleco de grafito povas kaŭzi troan dikecperdon, reduktante longperspektivan sigelforton.
Demando 2: Ĉu PTFE-gasketoj perdas mekanikan forton laŭlonge de la tempo pro ŝteliro?
Respondo: Jes, ĉiuj ne-metalaj garkoj spertas iom da ŝteliro. Niaj fabrikoj akcelitaj maljuniĝaj provoj montras, ke normaj PTFE-gasoj perdas 7-9% dikecon post 1000 horoj ĉe 40MPa streĉo. Tamen, niaj altkvalitaj vitroplenaj PTFE-gasoj reduktas fluadon al 4-6%, komparebla al grafito (3-5%). Grafito elmontras pli malaltan fluprocenton komence sed malhavas elastan reakiron, kio signifas post premo-biciklado grafitgasketoj ne rekomencas, dum PTFE-gasketoj de Ningbo Kaxite Sealing Materials Co., Ltd. reakiras ĝis 55% de kunpremado, konservante dinamikan mekanikan forton sub varia ŝarĝo.
Demando 3: Ĉu grafitaj garkoj povas elteni pli altan riglilan tordmomanton sen rompiĝi kompare kun PTFE-gasketoj?
Respondo: Grafitaj garkoj havas tre malaltan tirforton (4-6 MPa), do alta riglila tordmomanto povas kaŭzi randan krakadon aŭ radialan disigon, precipe sur maldikaj garkoj. PTFE-gasoj havas tirstreĉon tri ĝis kvar fojojn pli altan (14-24 MPa), permesante al ili elteni pli altan riglilmomanton sen mekanika fiasko. Nia fabriko rekomendas maksimuman streĉon de riglilo de 50 MPa por grafito kaj 90 MPa por niaj vitroplenaj PTFE-gasoj. Por kritikaj altmomantaj aplikoj, niaj PTFE-gasketoj provizas pli grandan sekurecan marĝenon kontraŭ instalaĵo trostreĉiĝo.
Demando 4: Kiel subita premo-pliiĝo influas mekanikan forton de PTFE kontraŭ grafito?
Respondo: Premo-pliĝoj induktas rapidajn tondajn kaj eltrudajn fortojn. La lamena strukturo de grafito igas ĝin ema al delaminado kaj eksplodo sub dinamikaj ondoj. PTFE-paketoj, pro sia pli alta tondmodulo kaj fleksebleco, sorbas prempikojn pli bone. Nia fabriko testis ambaŭ materialojn kun 0-10 MPa ciklaj ŝprucoj en 1 sekundo; grafitaj gasketoj malsukcesis post 250 cikloj, dum niaj plifortigitaj PTFE-gasketoj postvivis 1500 ciklojn. Sekve, por reciproka kompresoro aŭ pulsaj flulinioj, PTFE-gasketoj liveras superan mekanikan forton sub ŝpruckondiĉoj.
Demando 5: Ĉu ekzistas hibridaj garkoj, kiuj kombinas mekanikajn fortojn de PTFE kaj grafito?

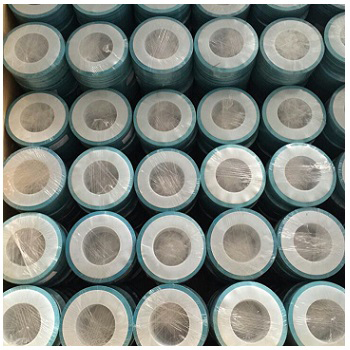

Respondo: Jes, Ningbo Kaxite Sealing Materials Co., Ltd. fabrikas lamenigitajn gasketojn kun PTFE-tavolo alfrontanta la amaskomunikilaron kaj grafita kerno por varmega disipado. Ĉi tiu dezajno sinergie uzas la tirreziston kaj kemian reziston de PTFE kun la ŝtelrezisto de grafito. Nia fabriko ankaŭ produktas PTFE-kovertojn kun grafita enmetaĵo. Mekanika fortotestado montras hibridajn dezajnojn atingas 85% de la ŝarĝo retenado de pura grafito je 300 °C konservante la eksplodreziston de PTFE. Kontaktu nian fabrikon por kutimaj inĝenieritaj solvoj bazitaj sur via premo-temperaturo-devo.
