En altprema gasdukto aŭ rafineja hidrocracker, la flanĝaj juntoj devas enhavi fluidojn je premoj superantaj 400 barojn kaj temperaturojn kiuj cirkulas de ĉirkaŭa ĝis pli ol 500 °C. La gardo, kiu plenumas ĉi tiun sigelan funkcion, ne estas mola, kunpremebla folio. Ĝi estas solida metala ringo - Ring Joint Gasket - kiu sigelas tra mekanismo kiu estas fundamente diferenca de tiu de konvencia gasket. La Ringa Junto-Gaketo ne dependas de la elasteco de kaŭĉuko aŭ grafita materialo. Ĝi dependas de la preciza apliko de riglila antaŭŝarĝo por devigi metal-al-metalan kontakton inter la paketo kaj la flanĝkanelo. La riglila antaŭŝarĝo estas la forto, kiu aktivigas la sigelan rendimenton de la paketo. Sen sufiĉa antaŭŝarĝo, la Ringa Junto-Gaketo ne sigelos. Kun troa antaŭŝarĝo, la flanĝo aŭ la gardo povas esti difektitaj. La riglilo antaŭŝarĝo estas la kritika variablo kiu determinas la sukceson aŭ fiaskon de la junto.
La demando pri kiel riglila antaŭŝarĝo aktivigas la sigelan rendimenton de Ring Joint Gasket estas demando pri mekaniko kaj materiala scienco. Riglilpreŝarĝo kreas sidigan streĉon sur la paketo, igante ĝin konformiĝi al la flanĝkanelo. La gasketmaterialo devas havi la ĝustan malmolecon por deformi iomete kaj plenigi la mikroskopajn neregulaĵojn en la kanelosurfaco. La flanĝo devas esti sufiĉe forta por elteni la antaŭŝarĝon sen cedi. Kaj la rigliloj devas esti streĉitaj en kontrolita ŝablono por certigi unuforman ŝarĝan distribuon ĉirkaŭ la ringo. Ĉi tiu artikolo ekzamenos la mekanikon de riglilo-preŝarĝo, la dezajnon de la Ringa Junto-Gaketo, la rolon de la gardomalmoleco kaj la praktikaj konsideroj por atingi fidindan sigelon. Ni ankaŭ provizos detalajn specifojn por niaRing Joint Gasketsde nia fabriko ĉe Ningbo Kaxite Sealing Materials Co., Ltd.

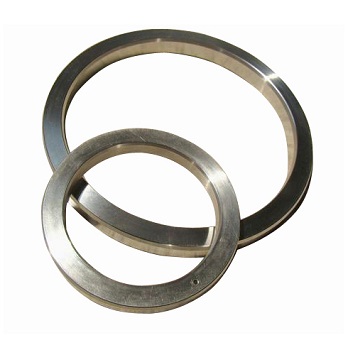

Ring Joint Gasket estas metala sigela elemento, kiu estas uzata en altpremaj kaj alt-temperaturaj flanĝaj juntoj. Ĝi estas tipe farita de solida metala ringo kun ovala aŭ okangula sekco. La gardo estas desegnita por konveni en precizec-maŝinitan kanelon sur la flanĝvizaĝo. Kiam la flanĝoj estas boltitaj kune, la paketo estas kunpremita inter la du kaneloj, kreante metal-al-metalan sigelon. La sigela mekanismo de Ring Joint Gasket estas diferenca de tiu de mola gasket. Mola garko sigelas konformante al la flanĝsurfaco kaj plenigante la mikroskopajn neregulaĵojn. Ring Joint Gasket sigelas deformante la metalon iomete kaj kreante liniokontakton kun la kanelo. La kontaktostreĉo ĉe la kontaktolinio estas ekstreme alta, kio kreas sigelon eĉ ĉe tre altaj premoj. La suba tabelo resumas la ĉefajn trajtojn de Ringa Junto-Gaketo.
| Karakterizaĵo | Priskribo |
| Materialoo | Mola fero, karbona ŝtalo, neoksidebla ŝtalo, Monel, Inconel |
| Sekco | Ovala aŭ okangula |
| Sigela Mekanismo | Metal-al-metala liniokontakto |
| Taksado de Premo | Ĝis 10,000 psio (690 bar) kaj pli alta |
| Taksado de Temperaturo | -200 °C ĝis +850 °C (depende de materialo) |
| Normoj | API 6A, ASME B16.20 |
Ĉe Kaxite, nia fabriko fabrikas Ring Joint Gaskets en gamo da materialoj kaj grandecoj por plenumi la postulojn de la plej postulemaj aplikoj. Ni uzas precizecan maŝinadon por certigi, ke la dimensioj de la gardo estas precizaj kaj la surfaca finaĵo estas ĝusta. Niaj garkoj estas atestitaj laŭ normoj API 6A kaj ASME B16.20, certigante, ke ili plenumas la plej altajn nivelojn de kvalito kaj fidindeco.
Riglilo-preŝarĝo estas la streĉiĝo kiu estas kreita en la rigliloj kiam ili estas streĉitaj. Ĝi estas la forto, kiu kunpremas la flanĝojn kaj kunpremas la garkon. Sen riglilpreŝarĝo, la flanĝoj ne estus tenitaj kune, kaj la paketo ne estus kunpremita. La riglila antaŭŝarĝo estas kio aktivigas la sigelan agadon de la Ringa Junto-Gaketo. Kiam la rigliloj estas streĉitaj, la antaŭŝarĝa forto estas transdonita tra la flanĝoj al la paketo. La gardo estas kunpremita kontraŭ la kanelo, kreante altstresan kontakton, kiu sigelas la junton. La kvanto de antaŭŝarĝo determinas la sidigan streĉon sur la gardo, kiu siavice determinas la kvaliton de la sigelo. Se la antaŭŝarĝo estas tro malalta, la sidiga streĉiĝo estos nesufiĉa, kaj la junto likos. Se la antaŭŝarĝo estas tro alta, la flanĝo aŭ la paketo povas cedi, ankaŭ kaŭzante likon. La riglilo antaŭŝarĝo devas esti zorge kalkulita kaj kontrolita por certigi fidindan sigelon. La tabelo malsupre ilustras la rilaton inter riglilpreŝarĝo kaj gasketsidsidstreso.
| Riglilo Antaŭŝarĝo (kN) | Sidiga Streso (MPa) | Sigela Agado |
| 50 | 100 | Nesufiĉa; verŝajne likos |
| 100 | 200 | Marĝena; povas liki sub premo |
| 150 | 300 | Bona; fidinda sigelo |
| 200 | 400 | Bonega; optimuma sigelo |
| 250 | 500 | Troa; risko de flanĝo cedi |
En nia fabriko, ni provizas niajn klientojn per detalaj riglilaj rekomendoj por niaj Ringaj Junto-Gakoj. Ni specifas la postulatan antaŭŝarĝon de riglilo, la streĉan ŝablonon kaj la lubrikadon. Nia inĝenieristiko povas helpi kun la kalkulo de la ĝusta antaŭŝarĝo por via specifa flanĝo kaj gardokombinaĵo. Ni ankaŭ ofertas teknikan subtenon surloke se necese.
La malmoleco de la Ringa Junto-Gaketo estas kritika faktoro en sia sigela efikeco. La paketo devas esti sufiĉe mola por deformiĝi iomete sub la riglila antaŭŝarĝo, konforma al la flanĝkanelo kaj kreante sigelon. Tamen, ĝi ankaŭ devas esti sufiĉe malfacila por rezisti eltruadon kaj konservi sian formon sub alta premo. La malmoleco de la gardo estas determinita de la materialo, el kiu ĝi estas farita. Mola fero estas la plej mola kaj plej ofte uzata materialo. Ĝi taŭgas por malaltpremaj kaj malaltaj temperaturoj. Karbonŝtalo estas pli malmola kaj estas uzata por pli altaj premoj. Neoksidebla ŝtalo estas pli malmola ankoraŭ kaj provizas korodan reziston. Monel kaj Inconel estas uzataj por la plej postulemaj aplikoj, kie necesas alta forto kaj koroda rezisto. La malsupra tabelo resumas la malmolecon kaj tipajn aplikojn de oftaj materialoj de Ring Joint Gasket.
| Materialo | Malmoleco (HB) | Maksimuma Premo (stango) | Tipa Apliko |
| Mola Fero | 90 - 120 | 100 | Malaltprema akvo, vaporo |
| Karbona Ŝtalo | 120 - 150 | 250 | Petrolo kaj gaso, ĝenerala industrio |
| Neoksidebla ŝtalo 304 | 150 - 180 | 400 | Chemical, petrolkemio |
| Neoksidebla ŝtalo 316 | 150 - 180 | 400 | Korodaj medioj |
| Monel | 150 - 200 | 500 | Marakvo, alta temperaturo |
| Inconel | 180 - 250 | 690 | Alta temperaturo, alta premo |
ĈeNingbo Kaxite Sealing Materials Co., Ltd., ni fabrikas Ring Joint Gaskets en ĉiuj ĉi tiuj materialoj. Ni ankaŭ ofertas gamon da malmolecaj niveloj ene de ĉiu materialo por konveni malsamajn aplikojn. Nia inĝenieristiko povas helpi vin elekti la ĝustan materialon kaj malmolecon por viaj specifaj postuloj.
La flanĝkanelo estas la niĉita areo sur la flanĝvizaĝo en kiun la Ring Joint Gasket estas metita. La dimensioj kaj surfaca finpoluro de la kanelo estas kritikaj al la sigela agado de la paketo. La kanelo devas esti maŝinprilaborita al precizaj toleremoj por certigi, ke la gardo estas konvene sidigita kaj ke la kontaktstreso estas unuforma. La kanelo-angulo, la kanelo-profundo kaj la kanelo-larĝo ĉiuj influas la sigelan rendimenton. La surfaca finpoluro de la kanelo devas esti sufiĉe glata por permesi al la paketo misformi kaj plenigi la mikroskopajn neregulaĵojn, sed ne tiel glata ke la paketo ne povas ekteni la surfacon. La malsupra tabelo resumas la ŝlosilajn kanelajn parametrojn por normaj Ring-Joint Gaskets.
| Parametro | Specifo | Graveco |
| Kannel-Angulo | 23° ± 1° (ovalo); 23° ± 1° (okangula) | Certigas taŭgan sidadon kaj kontakton |
| Groove Profundo | Laŭ API 6A / ASME B16.20 | Certigas ke gardo estas plene kaptita |
| Groove Larĝo | Laŭ API 6A / ASME B16.20 | Certigas garkon konvenas sen troa senigo |
| Surfaca finpoluro (Ra) | 1,6 - 3,2 µm | Permesas al gardo kroĉi kaj sigeli |
| Plateco | 0,05 mm po 100 mm | Certigas unuforman kontaktostreson |
En nia fabriko, ni povas provizi teknikan subtenon pri flange-kanelo-dezajno kaj maŝinado. Ni ankaŭ ofertas sulkan inspektan servon por kontroli, ke la sulko plenumas la postulojn de la aplikebla normo. Ĉi tio estas grava ĉar eluzita aŭ difektita kanelo povas malhelpi eĉ novan garkon taŭge sigeli.
La kalkulo de riglila antaŭŝarĝo estas kritika paŝo en la dezajno kaj kunigo de Ring Joint Gasket-junto. La antaŭŝarĝo devas esti sufiĉa por krei la postulatan sidigan streson sur la paketo, sed ne tiom alta ke ĝi cedas la flanĝon aŭ la riglilojn. La kalkulo enkalkulas la sidigan streĉon, la flanĝdimensiojn, la riglilgrandecon kaj materialon, kaj la operacian premon kaj temperaturon. La antaŭŝarĝo estas tipe kalkulita per la ASME-Kaldrono kaj Premŝipo-Kodo aŭ la ekvivalentan normon. Post kiam la antaŭŝarĝo estas kalkulita, ĝi devas esti aplikita al la rigliloj en kontrolita maniero. Ĉi tio estas kutime farita per tordmomanto aŭ hidraŭlika streĉilo. La streĉa ŝablono devas esti sekvita por certigi unuforman ŝarĝan distribuon. La suba tabelo resumas la ŝlosilajn paŝojn en aplikado de riglila antaŭŝarĝo.
| Paŝo | Ago | Celo |
| 1 | Purigu kaj inspektu flanĝon kaj kanelon | Certigu neniujn derompaĵojn aŭ damaĝojn |
| 2 | Lubriku riglilojn kaj nuksajn vizaĝojn | Reduktu frotadon kaj certigu konsekvencan antaŭŝarĝon |
| 3 | Streĉu riglilojn en stelŝablono al 30% de celmomanto | Sidu la garkon kaj vicigu la flanĝojn |
| 4 | Streĉu riglilojn en stelŝablono al 60% de celmomanto | Iom post iom kunpremu la gargon |
| 5 | Streĉu riglilojn en stelŝablono al 100% de celmomanto | Atingu finan antaŭŝarĝon |
| 6 | Kontrolu tordmomanton post 24 horoj | Kompensu por fluado kaj malstreĉiĝo |
Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni provizas niajn klientojn per detalaj boltigaj proceduroj por niaj Ring Joint Gaskets. Ni ankaŭ ofertas trejnadon kaj surlokan subtenon por certigi, ke la antaŭŝarĝo estas ĝuste aplikata. Nia celo estas helpi niajn klientojn atingi fidindan sigelon ĉiufoje.
La ŝlosilaj specifoj por Ring Joint Gasket inkluzivas la grandecon de la gardo, la premklason, la materialon, la sekcan tipon kaj la malmolecon. La suba tabelo provizas resumon de la tipaj specifoj por niaj Ringaj Junto-Gakoj.
| Specifo | Gamo | Notoj |
| Grandeco | 1/2" ĝis 36" | Laŭ API 6A / ASME B16.20 |
| Premo Klaso | Klaso 150 al Klaso 2500 | Ankaŭ API 6A premoj |
| Materialoo | Mola Fero, Karbonŝtalo, SS304, SS316, Monel, Inconel | Elektita laŭ aplikaĵo |
| Sekca Tipo | Ovalo (R), Okangula (RX), Alt-Efikeco (BX) | Elektita surbaze de premo kaj kanelo |
| Malmoleco | Laŭ materiala normo | Elektita surbaze de flanĝmaterialo |
| Surfaca Fino | Ra 1,6 - 3,2 µm | Certigas taŭgan sidigadon |
| Normoj | API 6A, ASME B16.20, DIN 2693 | Konformo al internaciaj normoj |
En nia fabriko, ni fabrikas Ring Joint Gaskets por plenumi ĉi tiujn specifojn kaj pli. Ni povas personecigi la gargon laŭ specifaj projektaj postuloj, inkluzive de specialaj materialoj, specialaj grandecoj kaj specialaj sekcoj. Nia inĝenieristiko povas helpi kun la elekta procezo kaj provizi detalajn teknikajn datumojn por via projekto.
Demando 1: Kio estas la rekomendita antaŭŝargo de riglilo por Ringa Junto-Gaketo?
Respondo: La rekomendita riglilo antaŭŝarĝo dependas de la paka grandeco, la prema klaso, la garka materialo kaj la flanĝa materialo. Ĝi estas tipe kalkulita per la ASME-Kaldrono kaj Premŝipo-Kodo aŭ la ekvivalentan normon. La antaŭŝarĝo devas esti sufiĉa por krei la postulatan sidigan streson sur la paketo sen cedi la flanĝon aŭ la riglilojn. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni provizas detalajn boltigajn rekomendojn por ĉiu el niaj Ring-Joint Gaskets.
Demando 2: Ĉu Ringa Junto-Gaketo povas esti reuzita?
Respondo: Ĝenerale, Ringa Junto-Gaketo ne estu reuzata. Kiam la paketo estas kunpremita, ĝi deformas plaste por konformiĝi al la kanelo. Ĉi tiu deformado estas konstanta, kaj la gardo ne revenos al sia origina formo. Reuzo de Ringa Junto-Gaketo povas rezultigi likon ĉar la gardo ne sigelos ĝuste la duan fojon. La industria normo estas anstataŭigi la garkon ĉiufoje kiam la junto estas malfermita. Nia fabriko rekomendas uzi novan garkon por ĉiu asembleo.
Demando 3: Kio estas la diferenco inter ovala kaj okangula Ringa Junto-Gaketo?
Respondo: La ovala gardo (R-tipo) havas rondan sekcon kaj estas uzata en normaj aplikoj. La okangula paketo (RX-tipo) havas platflankan sekcon, kiu disponigas pli efikan sigelon ĉe pli altaj premoj. La okangula pakedo postulas malsaman kaneldezajnon ol la ovala pakedo. La elekto inter la du dependas de la premoklaso kaj la flanĝkanelo. Nia inĝenieristiko povas helpi vin elekti la ĝustan tipon por via aplikaĵo.
Demando 4: Kiel mi scias ĉu mia Ringa Junto-Gaketo likas?
Respondo: La signoj de lika Ring Joint Gasket inkluzivas videblan likvaĵon aŭ gason eskapantan de la junto, falon en sistema premo, kaj la ĉeeston de sibla sono. Se vi suspektas likon, la artiko devas esti senpurigita kaj inspektita tuj. La gardo devas esti anstataŭigita, kaj la flanĝkanelo devus esti inspektita por damaĝo. Likoj povas esti danĝeraj, precipe en altprema aŭ toksa servo, do ili neniam devus esti ignoritaj.
Demando 5: Kio estas la ĝusta streĉa ŝablono por Ring Joint Gasket-flanĝo?
Respondo: La ĝusta streĉa ŝablono estas stelŝablono, kie la rigliloj estas streĉitaj en kruca sinsekvo. La rigliloj devus esti streĉitaj en multoblaj stadioj, tipe 30%, 60%, kaj 100% de la celmomanto. Ĉi tio certigas, ke la paketo estas egale kunpremita kaj ke la flanĝoj restas paralelaj. Post la komenca streĉado, la tordmomanto devas esti kontrolita post 24 horoj por kompensi ŝteliĝon kaj malstreĉiĝon. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., ni provizas detalajn streĉajn procedurojn por niaj Ring-Joint Gaskets.
Riglila antaŭŝarĝo estas la forto kiu aktivigas la sigelan agadon de Ring Joint Gasket. Sen sufiĉa antaŭŝarĝo, la gardo ne povas deformi kaj krei la altan streĉan kontakton, kiu estas necesa por sigeli altpremajn kaj alt-temperaturajn juntojn. La riglila antaŭŝarĝo devas esti zorge kalkulita, aplikita kaj kontrolita por certigi fidindan sigelon. La materialo de la garnilo, la flanĝkanelo kaj la boltiga proceduro ĉiuj ludas rolon en la sigela agado. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., nia fabriko havas la kompetentecon kaj la sperton por fabriki Ring Joint Gaskets, kiuj plenumas la plej postulemajn postulojn. Ni uzas altkvalitajn materialojn, precizecan maŝinadon kaj rigorajn provojn por certigi, ke ĉiu gardo, kiun ni produktas, liveras fidindan agadon. Ni ankaŭ provizas ampleksan teknikan subtenon por helpi niajn klientojn atingi sukcesan sigelon.
Ĉu vi desegnas novan altpreman sistemon aŭ konservas ekzistantan, ni invitas vin kontakti nian teknikan teamon por diskuti viajn postulojn. Ni povas provizi produktajn specifojn, riglitajn rekomendojn kaj surlokan subtenon. Nia engaĝiĝo al kvalito kaj klienta kontento igis nin fidinda partnero por sigeli aplikojn tra la mondo.
Kontaktu hodiaŭ Ningbo Kaxite Sealing Materials Co., Ltddiskuti viajn postulojn pri Ring Joint Gasket kaj malkovri kiel niaj produktoj povas certigi fidindan sigelon en viaj plej postulemaj aplikoj.
