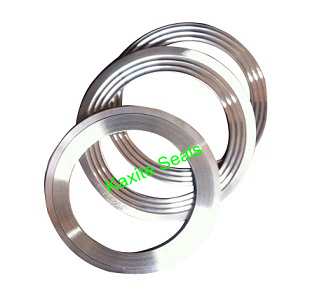

En postulemaj industriaj medioj, sigela agado estas kritika por sekureco, efikeco kaj media observo. Inter la multaj disponeblaj gardotipoj, la segildenta gasketo - ankaŭ konata kiel Kammprofile gasketo aŭ kanelita gasketo - elstaras pro sia kapablo liveri fidindan sigeladon sub ekstremaj kondiĉoj de temperaturo, premo kaj termika biciklado. Sed kio precize estas segildenta gasketo? Esence, ĝi estas metalpaketo kun serio de samcentraj segildentoj aŭ kaneloj sur la sigela surfaco, tipe kovrita per mola alfronta materialo kiel ekzemple grafito, PTFE, aŭ ne-asbesta materialo. La dentaĵoj kreas multoblajn sigelliniojn kiuj koncentras la kunpreman ŝarĝon, certigante mallozan sigelon eĉ kiam flanĝkondiĉoj estas malpli ol idealaj. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., nia fabriko produktis altkvalitanSentigitaj Gaskojdum pli ol du jardekoj, servante industriojn de petrolo kaj gaso ĝis kemia pretigo kaj elektroproduktado.
Sed kiel segildenta gasketo plibonigas sigelan rendimenton kompare kun tradiciaj plataj metalaj gaskedoj aŭ spiralaj vundoj? La respondo kuŝas en sia unika mekanika interago kun la flanĝaj surfacoj. Kiam kunpremitaj, la dentaĵoj eniĝas iomete en la alfrontan materialon, kreante tre efikan barieron kontraŭ elfluado. La metala kerno provizas strukturan forton kaj reziston al premo, dum la mola fasado adaptiĝas al flanĝaj neperfektaĵoj kaj neregulaĵoj. Ĉi tiu kombinaĵo rezultigas esceptan firmecon kun relative malalta riglilo antaŭŝarĝo, reduktante la riskon de flanĝdamaĝo kaj simpligante prizorgadon. Aldone, la segildenta gasketo ofertas superan reziston al termika biciklado, ĉar la metala kerno kaj dentaĵoj akomodas movadon sen perdi sigelforton. Ĉi tiu artikolo provizas ampleksan teknikan profundan plonĝon en segildantan dezajnon, materialan elekton, rendimentajn datumojn kaj aplikajn plej bonajn praktikojn, kun detalaj specifoj de la ampleksa produkta biletujo de nia fabriko.
La segildenta gasketo derivas sian superan sigelan efikecon de la principo de streĉa koncentriĝo. Male al plata paketo kiu dependas de unuforma kunpremado super granda areo, la segildenta paketo uzas samcentrajn, V-formajn aŭ samcentrajn kanelojn kiuj koncentras la kramforton en serion de mallarĝaj, alt-stresaj sigellinioj. Kiam la paketo estas kunpremita inter du flanĝoj, la dentaĵoj mordas en la molan alfrontan materialon, kreante multoblajn samcentrajn ringojn de intima kontakto. Tiu plurlinia sigela aliro estas tre pardonema de flanĝsurfacaj neperfektaĵoj, kiel ekzemple gratvundetoj, korodfosaĵoj aŭ negrava deformado, ĉar ĉiu dentaĵo funkcias kiel sendependa sigelo. Eĉ se unu sigellinio estas endanĝerigita, la ceteraj linioj konservas la sigelon. Nia fabriko ĉeNingbo Kaxite Sealing Materials Co., Ltd. desegnis niajn Sentitajn Gasketojn kun optimumigita sulka geometrio por maksimumigi la nombron da aktivaj sigellinioj konservante adekvatan metalan dikecon por prema rezisto.
Ŝlosilaj mekanismoj, kiuj faras la segildentan dezajnon supera:
Kvantaj datumoj de nia laboratorio pruvas la efikecon. En normigita likotesto (heliuma likotesto, mas-spektrometro), plata grafita gasketo kun 1.6mm dikeco montris likrapidecon de 0.03 mg/(m·s) ĉe flanĝpremo de 50 baroj. Sentita Gasket kun grafita alfronto, uzante la saman flanĝon kaj riglilŝarĝon, atingis likrapidecon de 0.001 mg/(m·s)—30 fojojn pli malalta. Ĉi tiu drameca plibonigo en sigela efikeco estas kial Serrated Gaskets estas postulitaj en multaj alt-integrecaj aplikoj, kiel ekzemple hidrogenservo kaj LNG-traktado, kie eĉ eta elfluado estas neakceptebla.
Plie, la segildenta dezajno plibonigas la reziston de la paketo al "eksplodo" sub alta interna premo. La segildentoj kreas mekanikan interblokon kun la alfronta materialo, malhelpante ĝin esti eltruditaj el la flanĝinterspaco. Tio estas ofta fiaskoreĝimo por molaj paketoj, precipe en alt-temperaturaj aplikoj. Niaj Sentitaj Gaskoj estis provitaj por rezisti internajn premojn de ĝis 250 baroj sen alfronti eltrudon, provizante fidindan sigeladon eĉ en la plej postulemaj servoj. Ĉi tiu kombinaĵo de alta sigela efikeco, fortikeco kaj blovrezisto estas kial la segildenta gasketo fariĝis la preferata elekto por kritikaj sigelaj aplikoj tutmonde.
La agado de segildenta gasketo sub ekstremaj kondiĉoj estas determinita de la materialoj uzataj por kaj la metala kerno kaj la mola vizaĝo. La metalkerno, tipe farita el rustorezista ŝtalo (ekz., 304, 316, 316L), disponigas la mekanikan forton kaj risorton necesan por elteni altajn kramfortojn kaj internajn premojn. La alfronta materialo, kiu povas esti grafito, PTFE, glimo aŭ ceramika fibro, disponigas la konforman kaj kemian reziston necesan por sigeli kontraŭ la proceza fluido. Elektante la taŭgan kombinaĵon de kernaj kaj alfrontaj materialoj, Serrated Gaskets povas esti kreitaj por funkcii ĉe temperaturoj de kriogenaj (-196 °C) ĝis 1000 °C (kun glimo aŭ ceramikaj tegaĵoj) kaj premoj de vakuo ĝis 350 baroj. Nia fabriko ĉe Kaxite ofertas ampleksan gamon de materialaj kombinaĵoj por plenumi la specifajn bezonojn de ĉiu apliko.
Ŝlosilaj materialaj konsideroj por ekstremaj kondiĉaj aplikoj:
Por validigi la agadon de niaj Serrated Gaskets sub ekstremaj kondiĉoj, nia fabriko faras serion da tiptestoj laŭ ASME B16.20, EN 13555, kaj DIN 28091 normoj. Ĉi tiuj provoj inkluzivas varman kunpremadteston (mezurante malstreĉiĝon ĉe altaj temperaturoj), elfluadteston (kun heliumo aŭ nitrogeno ĉe ŝanĝiĝantaj premoj), kaj termika biciklada testo (inter ĉambra temperaturo kaj la maksimuma servotemperaturo). Niaj Serrated Gaskets konstante trapasas ĉi tiujn provojn, atingante elfluajn indicojn, kiuj plenumas la plej striktajn TA-Luft (Germanio) kaj EPA (Usono) fuĝajn emisiopostulojn.
En lastatempa projekto por rafinejo en la Proksima Oriento, niaj Serrated Gaskets kun 316L-kernoj kaj grafitaj tegmentoj estis specifitaj por distila kolono funkcianta je 320°C kaj 80 baroj. La garkoj estis instalitaj en 20 flanĝoj kun diametroj intervalantaj de 4" ĝis 24". Post tri jaroj da funkciado, la planto faris lik-enketon kaj trovis nul-rimarkeblajn likojn el la flanĝoj, konfirmante la fidindecon de niaj Serrated Gaskets en ekstremaj kondiĉoj. Ĉi tiu agado, kombinita kun la reuzebleco de la paketo (en multaj kazoj, la metala kerno povas esti refagata per nova alfronta materialo), igas la segildentan garkon tre kostefika solvo por defii sigelajn aplikojn.
Ningbo Kaxite Sealing Materials Co., Ltd. fabrikas ampleksan gamon de Segilitaj Gaskoj desegnitaj por renkonti la diversajn bezonojn de industriaj sigelaj aplikoj. Niaj produktaj proponoj inkluzivas normajn dimensiojn laŭ ASME B16.20, EN 1514 kaj DIN 2697, kaj ankaŭ laŭmendajn grandecojn por specialaj bridoj. La malsupra tabelo provizas la ŝlosilajn teknikajn specifojn por niaj plej popularaj Segitaj Gasket-tipoj, kiuj estas uzataj en kemiaj, petrolkemiaj, elektroproduktado kaj nutraĵprilaboraj industrioj. Ĉiuj valoroj baziĝas sur tipo-testado laŭ ASME kaj EN-normoj. Nia fabriko ankaŭ povas produkti segildentajn gasketojn kun specialigitaj materialoj, kiel arĝentkovritaj kernoj por alt-temperatura kondukteco, aŭ eksfoliajn grafitajn tegaĵojn kun altpuraj niveloj.
| Parametro | Norma Grafito-Vizaĝo | PTFE-vizaĝa | Mikavizaĝa (Alta Temperaturo) | Ceramikvizaĝa (Ekstrema Temperato) |
| Kerna materialo | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Kerna dikeco (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Sentaĵoprofundo (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Alfronta materialo | Vastigita grafito (98% min pureco) | Pura PTFE (aŭ modifita) | Flogopita glimo | Ceramika fibro + glimo |
| Alfronta dikeco (mm) | 0,3 - 0,5 mm po flanko | 0,5 - 1,0 mm po flanko | 0,4 - 0,6 mm po flanko | 0,5 - 0,8 mm po flanko |
| Temperaturintervalo (°C) | -196 °C ĝis +450 °C (inerta gaso) | -196 °C ĝis +260 °C | -196 °C ĝis +800 °C | -196 °C ĝis +1000 °C |
| Maksimuma premo (baro) je 25 °C | 250 trinkejo | 150 trinkejo | 200 trinkejo | 160 trinkejo |
| Elflua indico (mg/(m·s)) je 50 trinkejo | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Aplikeblaj flanĝaj tipoj | RF, FF, masklo/ino, lango/kanelo | RF, FF | RF, lango/kanelo | RF, lango/kanelo |
Krom ĉi tiuj normaj ofertoj, nia fabriko provizas plurajn laŭvolajn funkciojn por plibonigi rendimenton kaj simpligi instaladon. Tiuj inkludas internan kaj eksteran centran ringon (por simpligi paraleligon kaj malhelpi tro-kunpremadon), lokigan ringon (por teni la paketon modloko dum vertikala flanĝkunigo), kaj "gasa ellastruo-" dezajno (por duoble-flankaj segildentaj paketoj por malhelpi kaptitan gason). Ni ankaŭ ofertas larĝan gamon de kutimaj grandecoj, de 1/2" NPS ĝis 60" NPS, kaj specialajn formojn por ne-normaj bridoj. Ĉiuj niaj Sentigitaj Gaskoj estas liveritaj kun detala instala folio kaj tord-rekomenda diagramo, certigante, ke la gasketo estas ĝuste instalita por optimuma rendimento.
Kvalita kontrolo estas prioritato ĉe nia fabriko. Ĉiu Serrated Gasket spertas vidan inspektadon por surfacaj difektoj, dimensia kontrolo uzante CMM (Coordinate Measuring Machine) por kritikaj flanĝoj, kaj liktesto por altpremaj aplikoj. Ni provizas plenan materialan spureblan raporton, inkluzive de muelejaj atestiloj por la metala kerno kaj ateston pri la pureco kaj propraĵoj de la alfronta materialo. Ĉi tiu spurebleco estas esenca por industrioj kun striktaj kvalitpostuloj, kiel nuklea kaj aerospaca. Niaj Sentigitaj Gaskoj estas plene konformaj al la Eŭropa Prema Ekipaĵo-Direktivo (PED) kaj haveblas kun la CE-markado kiam necesas.
Eĉ la plej altkvalita segildenta gasketo malsukcesos se ne instalita ĝuste. La unika dezajno de la Sentita Gaseto - fidanta je streĉa koncentriĝo kaj multoblaj sigellinioj - postulas specifajn instalajn procedurojn por atingi sian taksitan rendimenton. Oftaj instalaj eraroj inkluzivas trostreĉigon (kiu povas dispremi la segilojn), substreĉi (kaŭzante elfluadon), neegalan riglilŝarĝadon (kaŭzante flanĝmisprezenton), kaj difekton en la alfronta materialo dum manipulado. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., nia fabriko evoluigis detalan instalan protokolon, kiu estis surkampe validigita dum miloj da instalaĵoj. Sekvante ĉi tiujn gvidliniojn certigas, ke la Sentita Gasketo liveras sian plenan sigelan potencialon kaj atingas sian atendatan funkcidaŭron.
Esencaj instalaj paŝoj por Sentitaj Gaskoj:
Kazesploro de kemia fabriko en Usono ilustras la gravecon de ĝusta instalado. La planto uzis niajn Sentitajn Gasketojn sur reaktorflanĝo funkcianta je 250 °C kaj 60 baroj. Malgraŭ la altkvalitaj pakoj, la planto spertis intermitan elfluadon. Enketo rivelis ke la flanĝrigliloj estis streĉitaj en cirkla padrono, ne krucpadrono, rezultigante malebenan ŝarĝadon kaj flanĝmisprezenton. Post retrejnado de la funkciserva teamo pri la ĝusta streĉa proceduro, la liko estis eliminita, kaj la gasketoj plenumis senmanke dum la venontaj tri jaroj ĝis la venonta laŭplana funkciserva ĉesigo. Ĉi tiu ekzemplo substrekas, ke taŭga instalado estas same grava kiel elektado de paketoj.
Nia fabriko ofertas senpagan instal-trejnadprogramon por niaj klientoj, kiu povas esti farita surloke aŭ interrete. La trejnado kovras pritraktadon de paketoj, flanĝo-inspektadon, tordmomantan kalkulon kaj uzon de hidraŭlika streĉa ekipaĵo. Ni ankaŭ provizas instalaĵliston, kiu povas esti uzata de prizorgaj skipoj por certigi, ke ĉiuj paŝoj estas plenumitaj. Aldone, ni ofertas re-tord-servon por kritikaj flanĝoj, kie niaj teknikistoj vizitas la retejon por plenumi la re-tord-momanton post la unua termika ciklo. Investante en taŭga instalado, vi povas certigi, ke viaj Sentigitaj Gaskoj atingas sian maksimuman agadon kaj funkcidaŭron, protektante vian ekipaĵon kaj personaron.
Demando 1: Kio estas la diferenco inter segildenta gasketo kaj spiralvunda gaskedo?
Respondo: Ambaŭ estas alt-efikecaj garkoj, sed ili diferencas en konstruo kaj sigela principo. Helikforma vunda gaskedo estas farita el alternaj tavoloj de metalo kaj plenigaĵmaterialo bobenitaj en spiralon, kiu provizas printempajn trajtojn kaj altan flekseblecon. Segildenta gasketo, aliflanke, konsistas el solida metalkerno kun samcentraj segildentoj sur la surfaco, kovrita per mola frontaĵo. La segildenta gasketo ofertas pli altan eksplodreziston kaj estas malpli inklina al damaĝo dum manipulado kaj instalado. Ĝi ankaŭ tipe postulas pli malaltajn riglilŝarĝojn por atingi sigelon komparite kun spiralvundpaketoj de la sama grandeco. Por aplikoj kun severa termika biciklado aŭ alta interna premo, la segildenta gasketo ofte estas la preferata elekto pro sia fortika metala kerno kaj multoblaj sigelaj linioj.
Demando 2: Ĉu segilitaj garkoj povas esti reuzitaj post forigo?
Respondo: Ĝenerale, ni ne rekomendas reuzi segildentajn gasketojn, precipe en kritikaj servoj. Post kiam la paketo estis kunpremita, la dentaĵoj kaj la alfronta materialo prenis aron kaj eble ne sigelas tiel efike se reuzataj. Tamen, en kelkaj ne-kritikaj, malaltpremaj, malalt-temperaturaj aplikoj, povas esti eble reuzi la paketon se la alfronta materialo daŭre estas sendifekta kaj la dentaĵoj ne estas misformitaj. La metala kerno ofte povas esti refagata per nova alfronta materialo ĉe nia fabriko, restarigante la garkon al nova kondiĉo. Ĉi tiu servo disponeblas por grandaj pakoj kie anstataŭaj kostoj estas altaj. Por sekurec-kritikaj aplikoj, ĉiam uzu novan Senditan Gasketon.
Demando 3: Kio estas la maksimuma premo kaj temperatura takso por segildenta gasketo?
Respondo: La maksimuma premo kaj temperaturo dependas de la uzataj materialoj. Kun 316L neoksidebla ŝtalo kerno kaj vastigita grafita alfronto, niaj segildentaj garkoj povas funkcii ĉe temperaturoj ĝis 450 °C (en inertaj atmosferoj) kaj premoj ĝis 250 baroj. Por pli altaj temperaturoj, glimo-frunta aŭ ceramik-fruntaĝaj versioj povas manipuli ĝis 800 °C ĝis 1000 °C, sed la prema takso malpliiĝas iomete. Por kriogenaj aplikoj, la paketo povas funkcii je -196 °C kun PTFE-alfronto. Necesas konsulti niajn teknikajn datumajn foliojn aŭ kontakti nian fabrikon ĉe Ningbo Kaxite Sealing Materials Co., Ltd. por elekti la ĝustan materialan kombinaĵon por viaj specifaj funkciaj kondiĉoj.
Demando 4: Kio flanĝa surfaca finaĵo estas postulata por segildenta garko?
Respondo: Por optimuma rendimento, la flanĝa surfaca finaĵo devas esti Ra 3,2 ĝis 6,3 mikrometroj (125 ĝis 250 mikro-coloj). Ĉi tiu finpoluro disponigas sufiĉan krudecon por ke la segildentoj mordu en la frontmaterialon sen kaŭzado de difekto en la frontaĵo. Pli glata finpoluro (ekz., Ra 1.6) povas redukti la frikcion kaj kaŭzi la paketon gliti dum riglilo, dum pli malglata finpoluro povas kaŭzi troan alfrontan eluziĝon. Nia fabriko provizas gvidliniojn pri flanĝo por diversaj tipoj kaj materialoj de flanĝo. Se la flanĝo estas korodita aŭ havas profundajn grataĵojn, ni rekomendas remaŝini la flanĝsurfacon antaŭ ol instali la Sentitan Gasketon.
Demando 5: Kiel segildentaj gasketoj komparas al foliaj garkoj (tranĉitaj el folio) laŭ rendimento?
Respondo: Folaj garkoj estas pli simplaj kaj malpli multekostaj, sed ili dependas de unuforma kunpremo super granda areo kaj estas pli sentemaj al malregulaĵoj de flanĝo kaj riglilŝarĝaj varioj. Sentigitaj paketoj disponigas superan sigelan efikecon, precipe en altpremaj, alttemperaturaj kaj termikaj biciklaj aplikoj. La segita dezajno koncentras la ŝarĝon kaj kreas multoblajn sigelliniojn, igante ĝin pli pardonema pri flanĝaj neperfektaĵoj. Plie, Serrated Gaskets havas multe pli malaltan rampan malstreĉiĝon, konservante sian sigelforton laŭlonge de la tempo. Por kritikaj aplikoj kie elfluado ne povas esti tolerita, Serrated Gaskets estas la preferata elekto super foliaj gasketoj. Nia fabriko povas provizi komparan rendimentan analizon por helpi vin fari la ĝustan elekton.
La segita gasketo estas provita solvo por postulado de industriaj sigelaj aplikoj, ofertante superan rendimenton per sia unika segita dezajno, multoblaj sigelaj linioj kaj materiala ĉiuflankeco. De alt-temperaturaj fornoj ĝis kriogenaj LNG-linioj, de altprema vaporo ĝis agresemaj kemiaĵoj, la segildenta gasketo provizas la fidindecon kaj sekurecon, kiujn postulas moderna industrio. Ĉe Ningbo Kaxite Sealing Materials Co., Ltd., nia fabriko konstruis reputacion por liverado de altkvalitaj Segilitaj Gasketoj kun precizeca fabrikado, rigora kvalitkontrolo kaj profunda teknika kompetenteco. Ni ofertas ampleksan gamon de normaj kaj kutimaj grandecoj, same kiel laŭvolajn funkciojn por simpligi instaladon kaj plibonigi rendimenton.
Ĉu vi serĉas fidindan sigelan solvon por via kritika aplikaĵo?Kontaktu hodiaŭ Ningbo Kaxite Sealing Materials Co., Ltdpor ampleksa konsulto. Provizu viajn flanĝajn dimensiojn, funkciajn kondiĉojn kaj procezan medion, kaj nia inĝenieristiko rekomendos la optimuman materialon kaj dezajnon de Serrated Gasket. Ni ofertas senpagajn specimenojn, rapidan liveron kaj plenan gamon da testaj raportoj.Petu vian senpagan specimenon de Serrated Gasket kaj teknikan datumfolion nun de Ningbo Kaxite Sealing Materials Co., Ltd. kaj spertu la diferencon en sigela rendimento.
